1. EQUIPAMENTO PRINCIPAL

Independente do projeto, é necessário possuir um equipamento principal, que atuará como “servidor local”. Este terá a função de enviar e receber informações do nosso servidor externo através da integração, o que torna possível o recebimento de notificações de eventos e registro dos mesmos.



Atualmente, os equipamentos que podem atuar como principal são: MCP e MPI. Porém, em projetos onde são presentes equipamentos que fazem uso do protocolo wiegand (eq. faciais e/ou antenas veiculares) apenas a MCP pode ser utilizada como equipamento principal. Isto porque somente ela possui entradas wiegand (4 no total).



Para integrar um equipamento principal são necessárias as seguintes configurações:

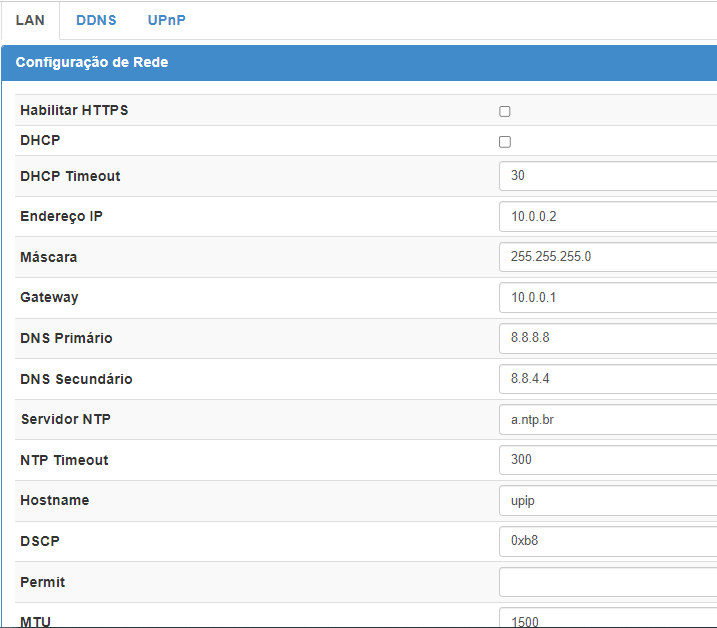

1.1 Rede: LAN - Configuração de Rede

Endereço IP: Configuração de endereço IP estático

Máscara: Máscara de rede estática

Gateway: Rota padrão para endereçamento estático

DNS Primário: 8.8.8.8

DNS Secundário: 8.8.4.4

Servidor NTP: a.ntp.br

Aplicar e reiniciar o equipamento.

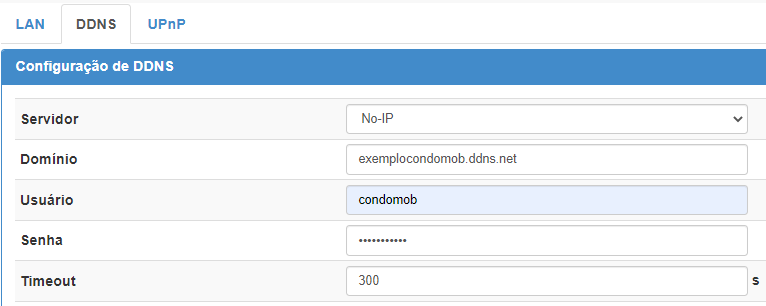

1.2 Rede: DDNS - Configuração de DDNS

Caso o condomínio não possua IP Fixo, será necessário criar um DNS. Para configurá-lo no equipamento, basta seguir os seguintes passos:

Servidor: Definir o servidor de DNS dinâmico (No-IP, DNSdinamyc, DynDNS)

Domínio: Domínio registrado no serviço de DDNS

Usuário: Usuário de acesso a conta do serviço de DDNS

Senha: Senha de acesso a conta do serviço de DDNS

Aplicar e reiniciar o equipamento.

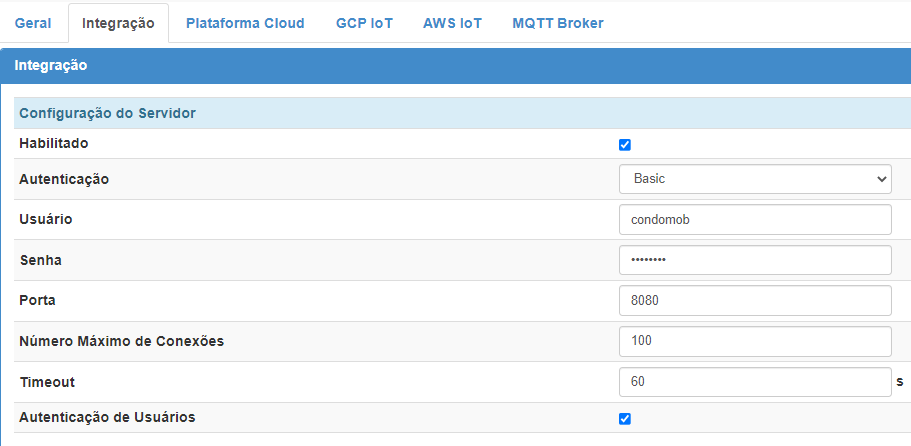

1.3 Geral: Integração - Configuração do Servidor

Habilitado: Marcar

Autenticação: Basic

Usuário: Criar um usuário de sua preferência

Senha: Criar uma senha de sua preferência

Porta: 8080 (Padrão). Mas pode ser alterado conforme a necessidade. NÃO DEVE ser utilizada a porta 80 neste campo, pois a porta 80 já é utilizada para acesso da interface web.

Aplicar e reiniciar o equipamento.

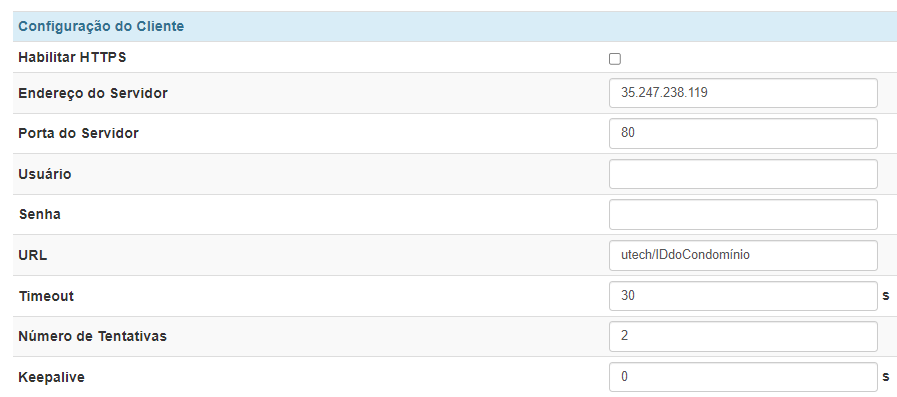

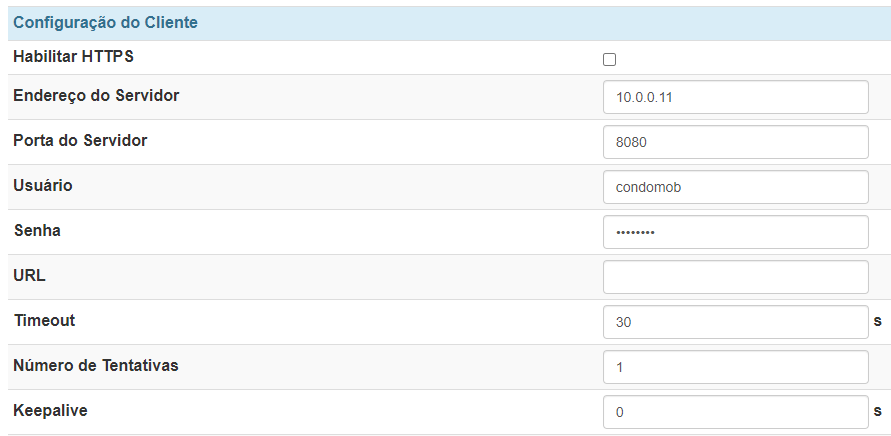

1.4 Geral: Integração - Configuração do Cliente

Endereço do Servidor: 35.247.238.119

Porta do Servidor: 80

URL: utech/IDdoCondomínio (Este ID pode ser encontrado na tela inicial do condomínio, no início do Módulo Portaria.

Número de Tentativas: 2

Aplicar e reiniciar o equipamento.

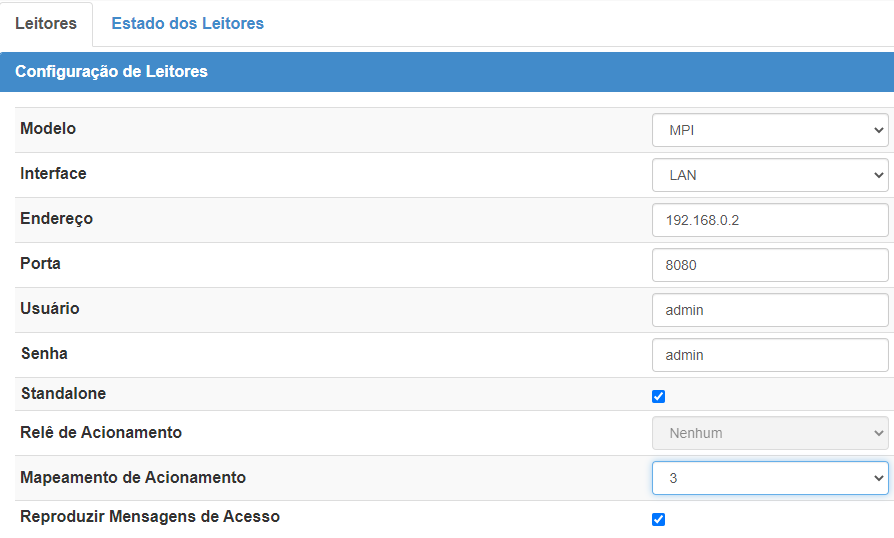

1.5 Leitores: Leitores - Configuração de Leitores

Clicar em adicionar:

Modelo: Selecionar o modelo do equipamento que será adicionado (MPI, MLI, MCP)

Interface: LAN

Endereço: Configuração de endereço IP estático

Porta: Porta interna do equipamento (Quando for um MLI = “80”)

Usuário: Usuário configurado no equipamento (Quando for um MLI = “admin”)

Senha: Senha configurada no equipamento (Quando for um MLI = “admin”)

Standalone: Marcar

Mapeamento de Acionamento: ID de identificação deste dispositivo. Este ID será utilizado para mapeamento de acionamentos e permissões de usuários na MCP. Ao adicionar um porteiro MPI externo, serão reservados 2 IDs, pois o porteiro possui duas interfaces de acionamento.

Para uma central MCP, serão mapeados 4 IDs, uma para cada leitor da central (READER1, READER2, READER3 e READER4). Relés auxiliares da central MCP não serão mapeados. Este número não deve ser repetido e deve seguir em sequência. Por exemplo: Caso existam equipamentos até a interface 4, o próximo será de ID número 5 e  assim por diante.



2. EQUIPAMENTO SECUNDÁRIO

Outros equipamentos do projeto, que não o equipamento principal, serão tratados como equipamentos secundários. Estes podem ser: MPI, MLI, MLW e até outra MCP, em casos de projetos maiores que precisem de mais Readers (Wiegand) para sua conclusão.

As configurações de redes podem ser visualizadas no primeiro capítulo (Equipamento Principal).



2.1 Integração - MLI

No caso do MLI, este equipamento sempre terá o usuário e senha como “admin” e a porta interna “80”. Desta forma, resta apenas configurar os valores do equipamento principal.

Servidor: Endereço IP do equipamento principal.

Porta: Porta interna do equipamento principal.

Usuário: Usuário de acesso ao equipamento principal.

Senha: Senha de acesso ao equipamento principal.

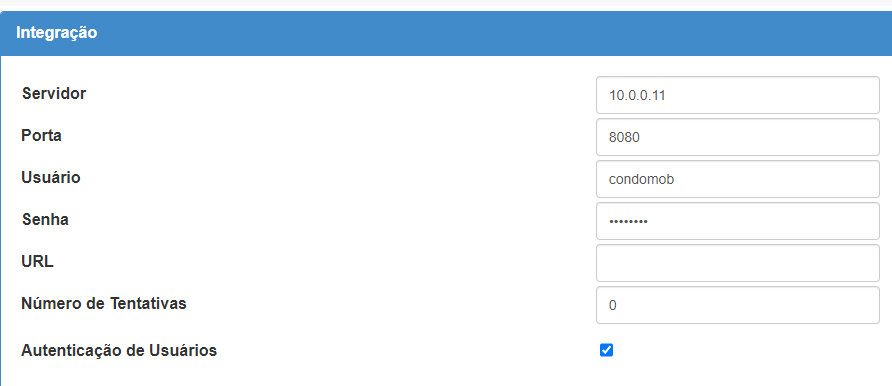

2.2 Integração - MPI ou MCP secundária

Configuração do Servidor - É possível consultar no tópico Geral: Integração - Configuração do Servidor (1.3).



Configuração do Cliente:

Endereço do Servidor: Endereço IP do equipamento principal

Porta do Servidor: Porta interna do equipamento principal

Usuário: Usuário de acesso ao equipamento principal

Senha: Senha de acesso ao equipamento principal

URL: Deixar em branco

Número de Tentativas: 2



3. EQUIPAMENTO FACIAL (HIKVISION)

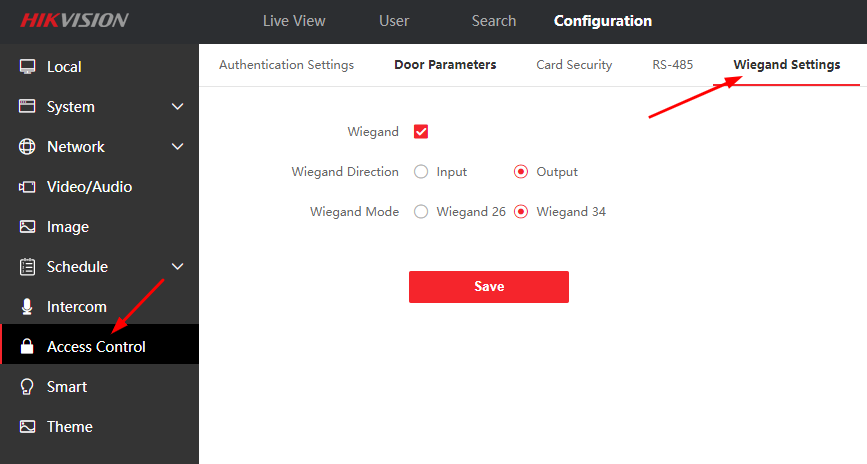

3.1 Configurar Wiegand

Wiegand: Marcar

Wiegand Direction: Output

Wiegand Mode: Wiegand 34

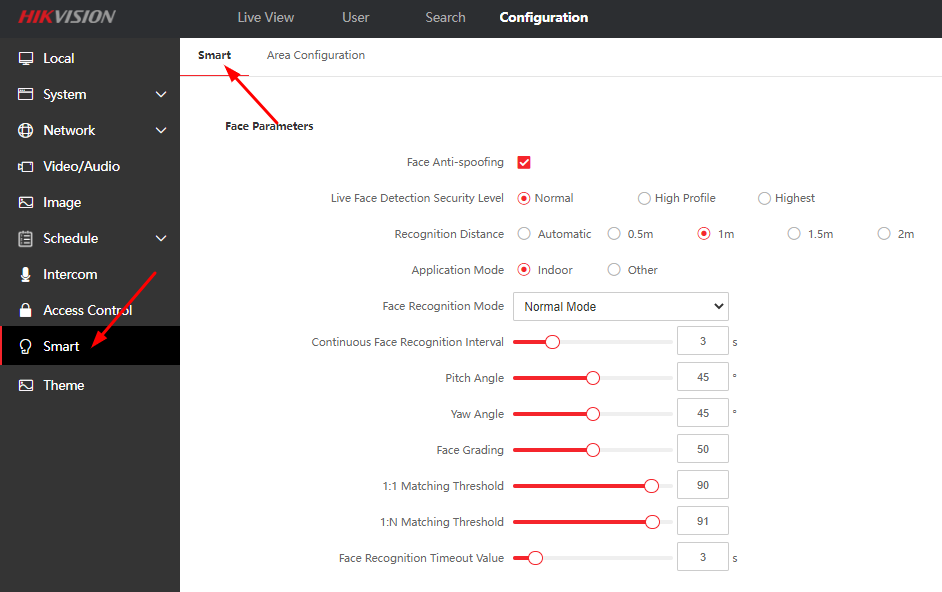

3.2 Configurar nível de leitura de face

Live Face Detection Security Level: Normal

Recognition Distance: 1m

1:1 Matching Threshold: 90

1:N Matching Threshold: 91



4. MÓDULO PORTARIA

Este é o módulo onde será possível integrar o equipamento principal com a Condomob, cadastrar e configurar cada interface dos equipamentos. O acesso a este módulo será possível através do e-mail cadastrado no Painel do Integrador.



4.1 Início

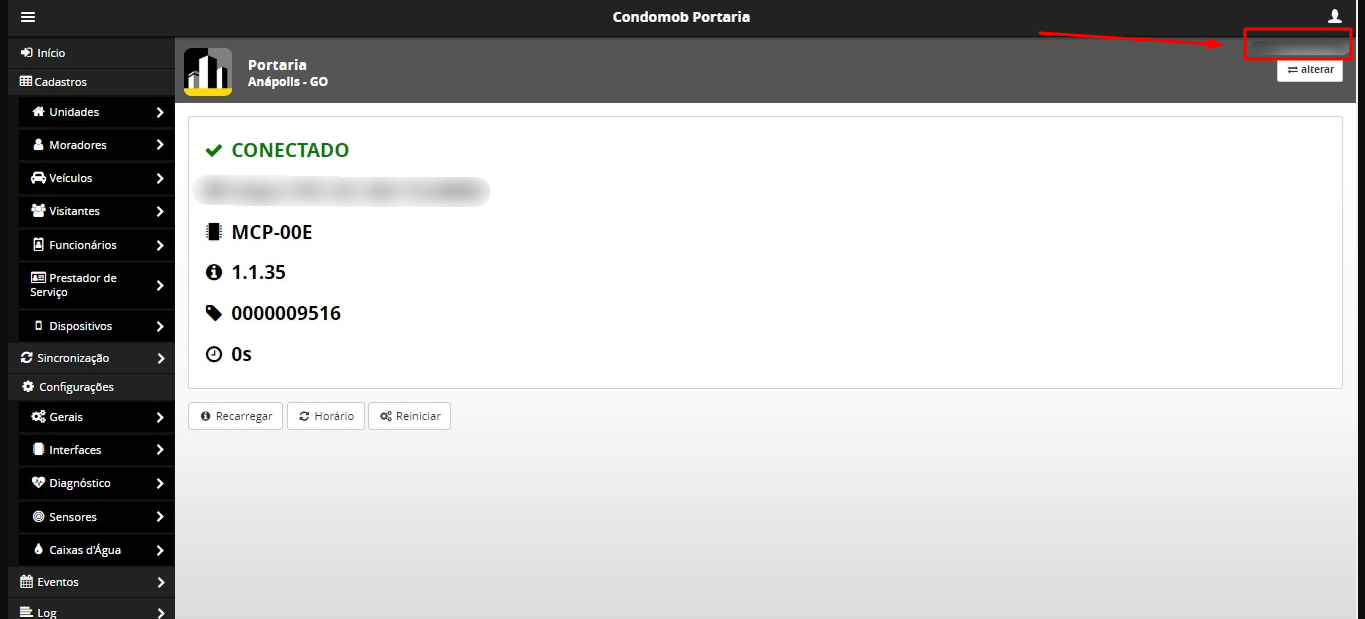

Na tela inicial, será possível visualizar o ID do condomínio, apontado pela seta vermelha. É possível também visualizar o status do equipamento principal (Conectado ou Desconectado).



4.2 Cadastros

Todas as opções encontradas sob esta guia são referentes a todos os cadastros que foram realizados pelo Condomob e sincronizados com o equipamento principal.

É possível acessar cada um dos tipos de perfis (Moradores, Veículos, Visitantes, Funcionários e Prestadores de Serviço) para realizar uma sincronização de usuários em massa. É recomendado realizar este procedimento em caso de troca de equipamentos. Isso porque ao colocar um novo equipamento (seja primário ou secundário) na rede, o mesmo não possuirá usuários em sua memória. O processo de sincronização irá alinhar os usuários dos outros equipamentos e enviar os usuários (que estiverem sincronizados com o Condomob) para este novo, baseado na configuração de tipos de perfis que poderão passar por esta interface.

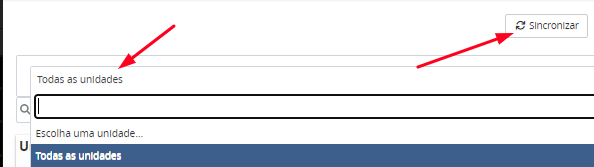

Para realizar este procedimento, deve selecionar o tipo de usuário desejado, selecionar “Todas as unidades” e, por fim, clicar em Sincronizar.





OBS: Após iniciar a sincronização de usuários, os equipamentos NÃO DEVEM ser utilizados, para evitar problemas de interferência de dados.

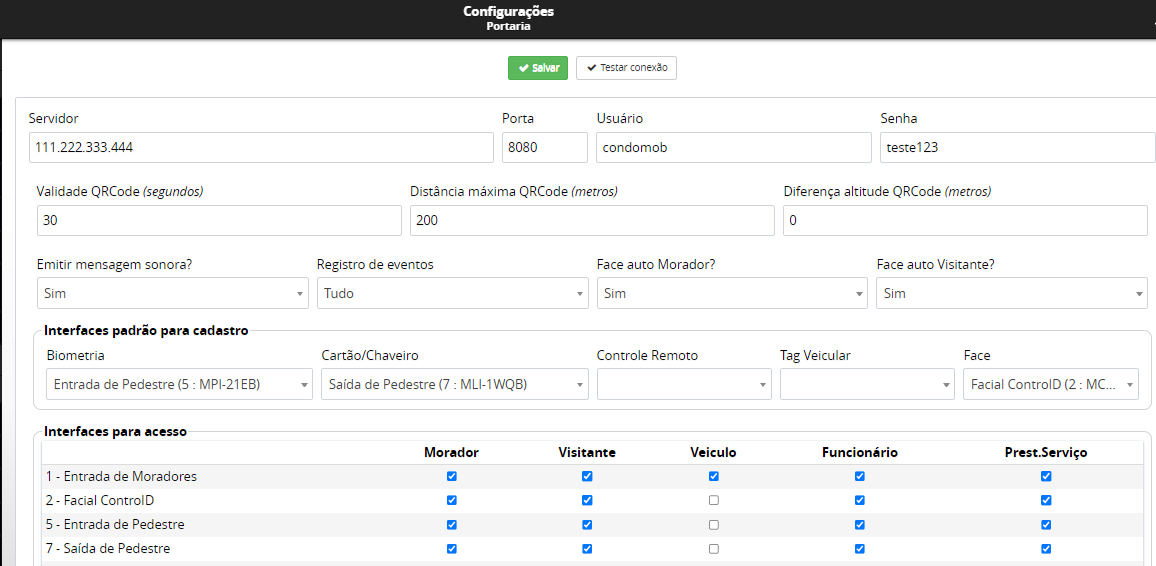

4.3 Configurações: Gerais

Nesta tela será configurado o equipamento principal, interfaces para acesso e outros detalhes gerais.

Servidor: Endereço IP externo da rede onde o equipamento principal está conectado (em casos onde não há IP fixo, pode ser utilizado DDNS).

Porta: Porta externa mapeada para o equipamento principal.

Usuário: Usuário configurado no equipamento principal, em “Geral: Integração - Configuração do Servidor”.

Senha: Senha configurada no equipamento principal, em “Geral: Integração - Configuração do Servidor''.

Validade QRCode: 30 (padrão).

Distância máxima QRCode: 200 (padrão). É possível alterar entre 100m e 500m.

Registro de eventos: Autorizações (padrão). Caso queiram visualizar também os bloqueios, é possível alterar.

Face auto Morador: Permite ao sistema sincronizar automaticamente, ou não, novos moradores cadastrados no Condomob com os equipamentos faciais. Por padrão, é colocado “Sim”.

Face auto Visitante: Permite ao sistema sincronizar automaticamente, ou não, novos visitantes cadastrados no Condomob com os equipamentos faciais. Por padrão, é colocado “Sim”.

Interfaces para acesso: Todas as interfaces cadastradas no módulo portaria irão aparecer nesta guia, onde será possível restringir o acesso por interface baseado no tipo de perfil de usuário (Morador, Visitante, Veículo, Funcionário e Prestador de Serviço). Deve-se apenas marcar o tipo de usuário que poderá utilizar determinada interface.

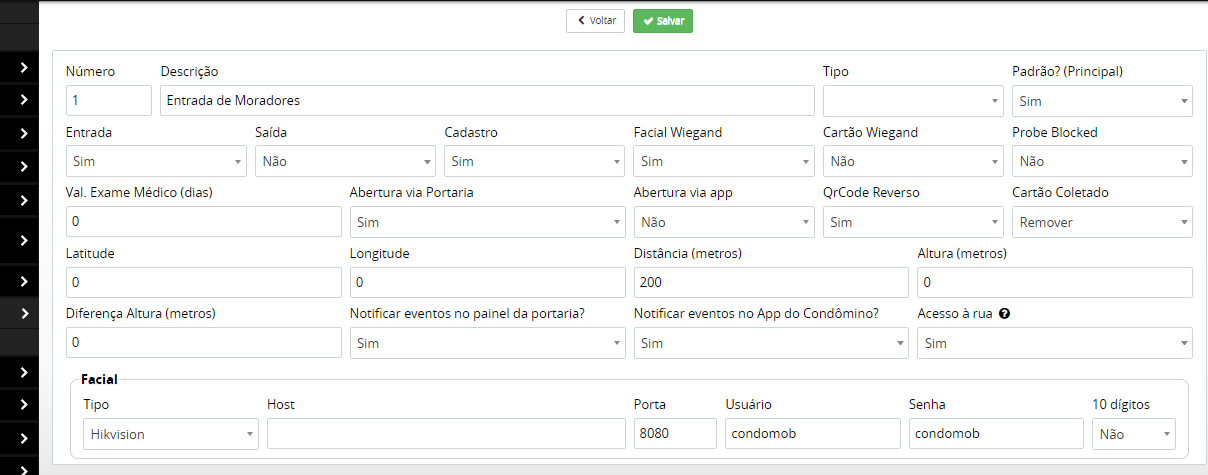

4.4 Interfaces

A interface será cadastrada baseado no mapeamento de acionamento dos equipamentos. Detalhes podem ser conferidos no tópico “1.5 Leitores: Leitores - Configuração de Leitores Mapeamento de Acionamento”.



Como exemplo, iremos cadastrar uma interface de equipamento Facial. Os equipamentos que fazem uso das entradas wiegand (Readers) terão seu ID (Número) de 1 a 4, baseado na ligação física com a MCP. Reader 1 = Número 1, Reader 2 = Número 2, Reader 3 = Número 3 e Reader 4 = Número 4. Desta forma:

Número: 1

Descrição: Nome da interface (Ex: Entrada de Moradores)

Tipo: Deixar em branco. Se houver conexão com o equipamento, será reconhecido o modelo automaticamente.

Padrão: Quando a interface cadastrada for do equipamento principal, marcar como Sim.

Entrada/Saída: Será uma interface de entrada ou saída?

Cadastro: Se permitirá, ou não, novos cadastros por esta interface.

Facial Wiegand: Sim, quando for uma interface facial.

Cartão Wiegand: Sim, quando for uma interface de leitor de cartão via wiegand.

Abertura via Portaria: Se a botoeira virtual ficará disponível na Interface de Portaria.

Abertura via app: Se a botoeira virtual ficará disponível no aplicativo do morador.

QRCode Reverso: Será possível acessar esta interface via QRCode Reverso?

Latitude/Longitude: Localização do condomínio.

Distância: Raio de distância em metros onde será possível acessar a interface (Limite de 100 - 500m)

Altura: Distância vertical onde será possível acessar a interface (Limite de 100 - 500m)

Acesso à rua: Possui acesso à rua? Importante para registro de Entradas sem Saídas no Condomob.



Obs: Como estamos simulando o cadastro de um equipamento facial, iremos preencher estes campos. Porém, quando não se trata de uma interface deste tipo, deve-se manter em branco.



Tipo: Qual o tipo de equipamento?

Host: Deixar em branco.

Porta: Porta externa mapeada para o equipamento facial.

Usuário: Usuário de acesso ao equipamento facial.

Senha: Senha de acesso ao equipamento facial.

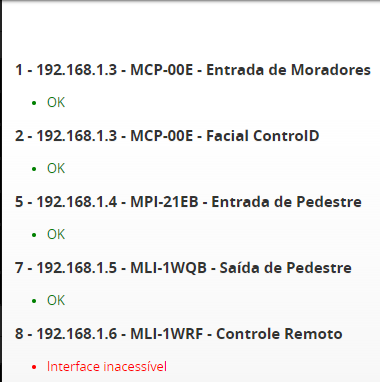

4.5 Diagnóstico

Resumo do status da conexão com os equipamentos.



5. LISTA DE EQUIPAMENTOS HOMOLOGADOS

Estará disponível a seguir a planilha com os modelos de equipamentos homologados que possuem compatibilidade com o Condomob atualmente.
